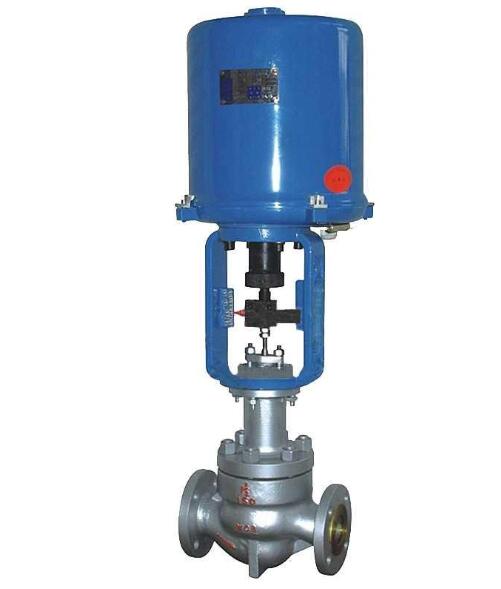

電動調節閥概述

電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種

電動調節閥原理及特性

工作電源：DC24V,AC220V,AC380V等電壓等級。

輸入控制信號：DC4-20MA或者DC1-5V。

反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）

通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

新型電動調節閥執行器內含伺服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。

電動調節閥注意事項

⑴調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

⑵調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。

⑶安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2 m時應盡量設置平臺，以利于操作手輪和便于進行維修。

⑷調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。

⑸為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。

同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。

⑹電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為??11.3 mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。

⑺執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。

由于不需要進行系統調試，所以省去許多麻煩，節約了大量的時間，縮短竣工日期；

由于不用使用閥門組和用于分層控制的閥門，所以為您節約了較多的管材，保溫材料及安裝費用和時間；

使水系統時時刻刻都處于平衡狀態，所以無論安裝分期施工或設備分期使用都不會影響水系統的平衡。

即使工程后期或投入運行后因改變某些用途而需要改變某些區域的水系統設計，也不會影響其他區域的水系統設計，更不會影響區域的水系統平衡。

由于整個系統處于動態平衡狀態，所以制冷機組及水泵將以最節能狀態運行，節省了運行維護費用。

由于系統的流量平衡是自動進行的，使安裝維護更加便利，并杜絕了人為操作失誤破壞平衡的可能。

電動調節閥也不是沒有缺點：電機運行產生的內熱會導致熱保護，使調節閥停止工作；由于電機必須經過多級減速才能輸出力矩，所以運行速度還不是很快，在有些要求快速啟閉的場合還不適用，大力矩和高速，還是一個比較難以解決的矛盾；由于運動部件多，相對容易產生故障，尤其在調節頻繁的工況，容易產生電機熱保護、減速齒輪損壞、模塊可控硅燒毀等故障，在這種工況下，最好還是選用氣動調節閥比較適宜。

最大的區別就是，一個用電，一個用氣！

一. 電動閥門使用電機做動力，氣動閥使用壓縮空氣作動力。

（1）電動閥門優點：對液體介質和大管徑氣體效果好，不受氣候影響。不受空壓氣的壓力影響。缺點：成本高、在潮濕環境不好。

（2）氣動閥門優點：對氣體介質和小管徑液體效果好，成本低，維護方便。缺點：受空壓氣壓力波動的影響，在北方冬季易受空壓氣含水影響，造成傳動部分凍結、不動作。

二. 一般氣動要比電動快，電動的都是手電兩用的。而氣動要手、氣兩用的價格比較高。

三. 電動閥門用于一些大管徑的地方，因?yàn)闅鈩雍茈y做到 ，但是電動閥門的穩定性不如氣動，開關速度慢，執行機構長時間會出現卡齒現象。氣動閥門開關速度快、精度高，但是需要穩定的氣源。

電動調節閥和電磁閥的區別

1.開關形式：

電磁閥通過線圈驅動,只能開或關 ,開關時動作時間短.

電動閥的驅動一般是用電機,開或關動作完成需要一定的時間模擬量的,可以做調節.

2.工作性質：

電磁閥一般流通系數很小,而且工作壓力差很小.比如一般25口徑的電磁閥流通系數比15口徑的電動球閥小很多.電磁閥的驅動是通過電磁線圈,比較容易被電壓沖擊損壞.相當于開關的作用,就是開和關2個作用.

電動閥的驅動一般是用電機,比較耐電壓沖擊.電磁閥是快開和快關的,一般用在小流量和小壓力,要求開關頻率大的地方電動閥反之.電動閥閥的開度可以控制,狀態有開、關、半開半關,可以控制管道中介質的流量而電磁閥達不到這個要求.

電磁閥一般斷電可以復位,電動閥要這樣的功能需要加復位裝置.電動閥一般用于調節,也有開關量的.

電動閥：用電機帶動閥芯

電磁閥：用電磁線圈帶動導向閥桿

使用用途的不同

電動閥：電動閥一般是管徑大,應用于流體的流通、截止、流量、壓力等控制，進行流通、截止控制的叫電動開關閥(有的只能開或關，有的可以在中間停如只能有個大概的調節，如25%、50%、75%、100%)，進行流量、壓力控制的叫電動調節閥，什么電動球閥啊，電動碟閥啊，還有叫什么智能調節閥的，其實都是電動閥

電磁閥：應用于液壓、氣壓控制上，控制油缸、氣缸的狀態，是用在油路、氣路中的控制元件。其作用就像電氣中的接觸器一樣。

這兩者的作用、用途完全不一樣，不能混用.

調節形式上 電動閥可以粗略控制開度 實現原理就是在電機轉動過程中停止 電磁閥只能控制全開全關.

電磁閥一般是220V的 儀表供電 供電即控制

電動蝶閥是電動調節閥的一種。

調節閥閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。調節閥 在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對調節閥的要求，根據所收集的數據來確定所要使用的閥門類型。

蝶閥開關速度快、流體阻力小，但流量控制線性不好，適合于只要求快速開閉的場合。調節閥開關速度相對慢一些、流體阻力大，但流量控制的線性好，適合于要求進行流量控制的場合。

電動調節閥是通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

電動密閉閥是一種電動的單向閥門,密閉閥無電時受強力彈簧壓迫,不會因反向氣流作用而開啟。有效的保證相應空間的密閉性。
